铁路电源6W
电源类型：铁路电源，铁路机车电源
规格型号：ZXD06ARH-110S15
电源尺寸：25.4mmx25.4mmx11mm
输入电压：DC18V(9-36V)36V（18-72V)110V(40-170V)
输出电压：DC3.3V/05V/12V/15V/24V/28V/48V
输出功率：6W
产品详细
该系列电源具备结构紧凑、体积小巧、低纹波噪声、优秀的EMC特性等特点，尤其适合应用对振动和EMC有特殊要求机车运行环境。
该系列产品特点：
1、满足（EN50155/IEC60571:1998）TB/T3021-2001铁道机车车辆电子装置标准对电源的输入要求
2、具备110V标准电压输入，输入范围达40-170V，能够同时适用于72V、96V、110V等3个标准输入电压总线
3、具备3.3V、5V、12V、15V、24V、48V、54V等输出电压，能极大地满足机车各种供电要求
4、输出功率范围：6W
5、工作温度范围可满足：-40℃ -+105℃
6、隔离电压：3000VAC/2250-3000VDC
产品性能
|
输入电压 Vdc
|
2：1或4：1
|
|
输出电压精度 %
|
Vo1：±1
|
|
Vo2：±3
|
|
|
负载调整率 %
|
Vo1：±0.5
|
|
Vo2：±4.0
|
|
|
电压调整率 %
|
Vo1：±0.2
|
|
Vo2：±1.5
|
|
|
动态响应
（过冲/恢复时间） |
±4%Vo/400us
|
|
纹波/噪声（mV）
|
Vo≤5Vdc：50
|
|
Other：100
|
|
|
工作壳温
|
-40℃ - +105℃
|
|
开关频率KHz
|
300
|
|
短路保护
|
长期短路自恢复
|
|
隔离耐压
|
输入-输出：1500Vdc
|
|
输入-输出：2250Vdc
|
|
|
输入-壳：1500Vdc
|
|
|
输入-壳：2250Vdc
|
|
|
输出与壳：500Vdc
|
|
|
MTBF
|
3×105
|
|
安规要求
|
GB 9254-2008
|
产品选型
|
型号
|
输入电压Vdc
|
输出电压Vdc
|
输出电流A
|
效率%
|
容性能力UF
|
|
ZXD06ARH-18S05
|
18
9-36 |
5.05
|
1
|
80
|
2200
|
|
ZXD06ARH-18S12
|
12
|
0.42
|
81
|
470
|
|
|
ZXD06ARH-18S15
|
15
|
0.33
|
81
|
470
|
|
|
ZXD06ARH-18S24
|
24
|
0.21
|
83
|
220
|
|
|
ZXD06ARH-110S5
|
110
40-170 |
5.05
|
1
|
80
|
2200
|
|
ZXD06ARH-110S12
|
12
|
0.42
|
82
|
470
|
|
|
ZXD06ARH-110S15
|
15
|
0.33
|
82
|
470
|
|
|
ZXD06ARH-110S24
|
24
|
0.21
|
83
|
220
|
|
|
ZXD06ARH-36D05
|
36
18-72 |
+5/-5
|
+0.5/-0.5
|
79
|
2200/2200
|
|
ZXD06ARH-36D12
|
+12/-12
|
+0.21/-0.21
|
80
|
470/470
|
|
|
ZXD06ARH-36D15
|
+15/-15
|
+0.16/-0.16
|
80
|
470/470
|
|
|
ZXD06ARH-36D24
|
+24/-24
|
+0.1/-0.1
|
82
|
220 |

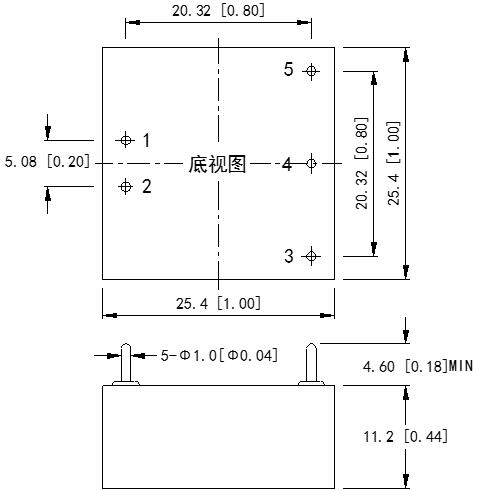

外形尺寸:
| 管脚 | (单路) | 功能(单路) | (双路) | 功能(双路) |
| 1 | +Vin | 输入正 | +Vin | 输入正 |
| 2 | -Vin | 输入负 | -Vin | 输入负 |
| 3 | -Vo | 输出负 | Vo2 | 2路输出 |
| 4 | NP | 无此管脚 | COM | 公共端 |
| 5 | +Vo | 输出正 | Vo1 | 1路输出 |
标签：铁路电源，铁路机车电源
