铁路电源模块50-150W

电源类型:110V铁路电源,DCDC铁路电源模块
规格型号:ZXD150SRH-110S24
电源尺寸:57.9mmX36.8mmX12.7mm
输入电压:DC18V(9-36V)36V(18-72V)110V(40-170V)
输出电压:DC3.3V/05V/09V/12V/15V/19V/24V/28V/48V
输出功率:50-150W

产品详细

该系列电源具备结构紧凑、体积小巧、低纹波噪声、优秀的EMC特性等特点,尤其适合应用对振动和EMC有特殊要求机车运行环境。

该系列产品特点:

1、满足(EN50155/IEC60571:1998)TB/T3021-2001铁道机车车辆电子装置标准对电源的输入要求
2、具备110V标准电压输入,输入范围达40-170V,能够同时适用于72V、96V、110V等3个标准输入电压总线
3、具备3.3V、5V、12V、15V、24V、48V、54V等输出电压,能极大地满足机车各种供电要求
4、输出功率范围:50-150W
5、工作温度范围可满足:-40℃ to +105℃
6、隔离电压:3000VAC/2250-3000VDC
产品性能

输入电压 Vdc 2141
遥控特性
(正逻辑)
遥控端接-Vin或低电平,禁止输出
遥控端悬空或接高电平,正常工作
遥控特性
(负逻辑,尾缀/P
遥控端接-Vin或低电平,正常工作
遥控端悬空或接高电平,禁止输出
输出电压精度 % ±1
电压调节 %Vo ±10
负载调整率 % ±0.5
电压调整率 % ±0.2
动态响应
(过冲/恢复时间)
±4%Vo/400us
纹波/噪声(mV Vo5Vdc50
Vo12Vdc150
工作壳温 -40 - +100
开关频率KHz 300
短路保护 长期短路自恢复
隔离耐压 输入-输出:1500Vdc
输入-输出:2250Vdc
输入-壳:1500Vdc
输入-壳:2250Vdc
输出-壳:500Vdc
MTBF 2×106
安规要求 GB 9254-2008
  产品选型
型号 输入电压Vdc 输出电压Vdc 输出电流A 效率 % 容性能力UF
ZXD50SRH-36S05 36
18-75
5 10 87 10000
ZXD50SRH-36S12 12 4.15 88 1000
ZXD50SRH-36S15 15 3.35 88 1000
ZXD50SRH-36S24 24 2.1 89 470
ZXD50SRH-36S48 48 1.04 88 470
ZXD50SRH-110S05 110
40-170
5 10 87 10000
ZXD50SRH-110S12 12 4.15 88 1000
ZXD50SRH-110S15 15 3.35 88 1000
ZXD50SRH-110S24 24 2.1 89 470
ZXD50SRH-110S48 48 1.04 88 470
ZXD75SRH-24S05 18
9-36
5 15 87 10000
ZXD75SRH--18S12 12 6.25 88 2200
ZXD75SRH--18S15 15 5 88 2200
ZXD75SRH--18S24 24 3.1 89 1000
ZXD75SRH--18S48 48 1.56 88 470
ZXD75SRH--110S5 110
40-170
5 15 87 10000
ZXD75SRH--110S12 12 6.25 88 2200
ZXD75SRH--110S15 15 5 88 2200
ZXD75SRH--110S24 24 3.1 89 1000
ZXD75SRH--110S48 48 1.56 88 470
ZXD100SRH--18S05 18
9-36
5 20 87 10000
ZXD100SRH--18S12 12 8.33 88 2200
ZXD100SRH--18S15 15 6.67 88 2200
ZXD100SRH--18S24 24 4.17 89 1000
ZXD100SRH--18S48 48 2.08 88 470

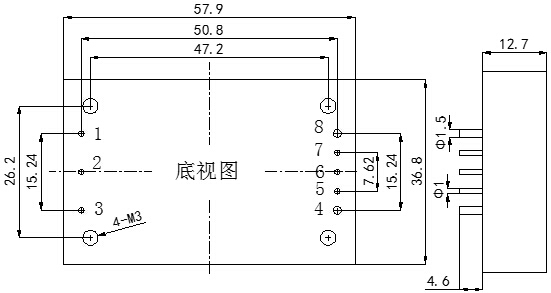

外形尺寸:

DC-DC铁路电源模块WDQT50-100系列(50-100W)
管脚定义:
管脚 功能 描述
1 -Vin 输入负
2 CNT 遥控端
3 +Vin 输入正
4 +Vo 输出正
5 +S 正补偿
6 TRIM 输出调节端
7 -S 负补偿
8 -Vo 输出负
