铁路电源模块100-700W

电源类型:110V铁路电源,铁路专用电源
规格型号:ZXD300BRH-110S15

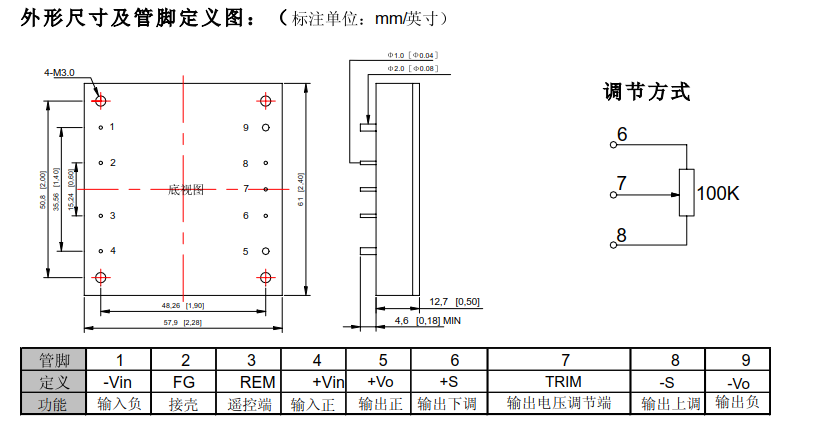

电源尺寸:57.9mmx61mmx12.7mm
输入电压:DC18V(9-36V)36V(18-72V)110V(40-170V)300V(200-400V)
输出电压:DC3.3V/05V/09V/12V/15V/24V/28V/48V
输出功率:100-700W

产品详细

该系列电源具备结构紧凑、体积小巧、低纹波噪声、优秀的EMC特性等特点,尤其适合应用对振动和EMC有特殊要求机车运行环境。

该系列产品特点:

1、满足(EN50155/IEC60571:1998)TB/T3021-2001铁道机车车辆电子装置标准对电源的输入要求
2、具备110V标准电压输入,输入范围达40-170V,能够同时适用于72V、96V、110V等3个标准输入电压总线
3、具备3.3V、5V、12V、15V、24V、48V、54V等输出电压,能极大地满足机车各种供电要求
4、输出功率范围:100-700W
5、工作温度范围可满足:-40℃ to +105℃
6、隔离电压:3000VAC/2250-3000VDC
产品性能

输入电压 Vdc 21或4:1
遥控特性
(正逻辑)
遥控端接-Vin或低电平,禁止输出
遥控端悬空或接高电平,正常工作
遥控特性
(负逻辑,尾缀/P
遥控端接-Vin或低电平,正常工作
遥控端悬空或接高电平,禁止输出
输出电压精度 % ±1
电压调节 %Vo ±10
负载调整率 % ±0.5
电压调整率 % ±0.2
动态响应
(过冲/恢复时间)
±4%Vo/400us
纹波/噪声(mV Vo5Vdc50
5VdcVo24Vdc150
Vo48Vdc300
工作壳温 -40 - +100
开关频率KHz 300
短路保护 长期短路自恢复
隔离耐压 输入-输出:1500Vdc
输入-输出:2250Vdc
输入-壳:1500Vdc
输入-壳:2250Vdc
输出-壳:500Vdc
MTBF 3×105
安规要求 GB 9254-2008
  产品选型
型号 输入电压Vdc 输出电压Vdc 输出电流A 效率% 容性能力UF
ZXD200BRH-24S05 18-36 5.05 40 86 10000
ZXD200BRH-24S12 12 16.67 88 2200
ZXD200BRH-24S15 15 13.33 88 2200
ZXD200BRH-24S24 24 8.33 89 1000
ZXD200BRH-24S48 48 4.17 88 470
ZXD200BRH-110S12 40-170 12 16.67 88 2200
ZXD200BRH-110S15 15 13.33 88 2200
ZXD200BRH-110S24 24 8.33 89 1000
ZXD200BRH-110S48 48 4.17 88 470
ZXD250BRH-18S05 9-36 5.05 50 86 10000
ZXD250BRH-18S12 12 20.83 88 2200
ZXD250BRH-18S15 15 16.67 88 2200
ZXD250BRH-18S24 24 10.42 89 1000
ZXD250BRH-110S12 40-170 12 20.83 88 2200
ZXD250BRH-110S15 15 16.67 88 2200
ZXD250BRH-110S24 24 10.42 89 1000
ZXD300BRH-24S5 18-36 5.05 60 86 10000
ZXD300BRH-24S12 12 25 88 10000
ZXD300BRH-24S15 15 20 88 2200
ZXD300BRH-24S24 24 12.5 89 1000
ZXD300BRH-110S12 40-170 12 25 88 10000
ZXD300BRH-110S15 15 20 88 2200
ZXD300BRH-110S24 24 12.5 89 1000
