铁路电源模块25-60W

电源类型：铁路电源模块，DCDC铁路电源
规格型号：ZXD60GRH-72S24

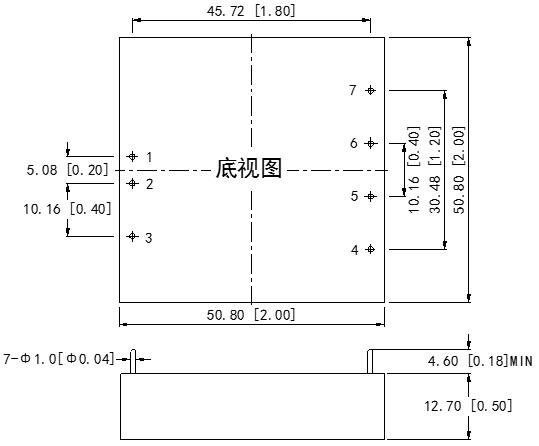

电源尺寸：50.8mmx50.8mmx12.7mm
输入电压：DC18V(9-36V)36V(18-72V)110V(40-170V)
输出电压：DC3.3V/05V/09V/12V/15V/24V/28V/48V
输出功率：25-60W

产品详细

该系列电源具备结构紧凑、体积小巧、低纹波噪声、优秀的EMC特性等特点，尤其适合应用对振动和EMC有特殊要求机车运行环境。

该系列产品特点：

1、满足（EN50155/IEC60571:1998）TB/T3021-2001铁道机车车辆电子装置标准对电源的输入要求
2、具备110V标准电压输入，输入范围达40-170V，能够同时适用于72V、96V、110V等3个标准输入电压总线
3、具备3.3V、5V、12V、15V、24V、48V、54V等输出电压，能极大地满足机车各种供电要求
4、输出功率范围：25-60W
5、工作温度范围可满足：-40℃ to +105℃
6、隔离电压：3000VAC/2250-3000VDC
产品性能

输入电压 Vdc	2：1或4：1
遥控特性	遥控端接-Vin或低电平，禁止输出
遥控特性	遥控端悬空或接高电平，正常工作
输出电压精度 %	±1
电压调节 %Vo1	±10
负载调整率 %	±0.5
电压调整率 %	±0.2
动态响应（过冲/恢复时间）	±4%Vo/400us
纹波/噪声（mV）	Vo≤5Vdc：50
	Vo≥48Vdc：200
	Other：100
工作壳温	-40℃ - +100℃
开关频率KHz	300
短路保护	长期短路自恢复
隔离耐压	输入-输出：1500Vdc
	输入-输出：2250Vdc
	输入-壳：1500Vdc
	输入-壳：2250Vdc
	输出与壳：500Vdc
MTBF	3×10⁵
安规要求	GB 9254-2008

　　产品选型

型号	输入电压Vdc	输出电压Vdc	输出电流A	效率%	容性能力UF
ZXD50GRH-18S05	18 9-36	5.05	10	88	10000
ZXD50GRH-18S12		12	4.17	88	1000
ZXD50GRH-18S24		24	2.08	89	470
ZXD50GRH-18S48		48	1.04	89	470
ZXD50GRH-36S05	36 18-75	5.05	10	88	10000
ZXD50GRH-36S12		12	4.17	88	1000
ZXD50GRH-36S24		24	2.08	89	470
ZXD50GRH-36S48		48	1.04	89	470
ZXD50GRH-110S5	110 40-170	5.05	10	88	10000
ZXD50GRH-110S12		12	4.17	88	1000
ZXD50GRH-110S24		24	2.08	89	470
ZXD50GRH-110S48		48	1.04	89	220
