5W-25W电源模块
电源类型：插针式模块电源
规格型号：ZAS20-12-NT-J
电源尺寸：70mmx48mmx23.5mm
输入电压：85V-265VAC或120V-375VDC
输出电压：3.3V，05V，12V，15V，24V，28V,48V
输出功率：5W-25W
产品详细
典型性能：宽压输入、单、双、三路输出，输入频率范围47Hz-440Hz，输出低纹波噪声、高稳压精度、长期短路保护自恢复、使用效率高，高隔离耐压。
广泛应用：工业自动化、通信、医疗、车载设备、新能源、铁路信号、仪器仪表、电力系统、军用设备、车船舰载、雷达、航空航天等领域
■ 宽输入电压范围，单双路输出
■典型转换效率≥83%
■内置输入滤波器
■尺寸：55*45*20.5（mm）
62*45*22.5（mm）
70*48*23.5（mm）
广泛应用：工业自动化、通信、医疗、车载设备、新能源、铁路信号、仪器仪表、电力系统、军用设备、车船舰载、雷达、航空航天等领域
■ 宽输入电压范围，单双路输出
■典型转换效率≥83%
■内置输入滤波器
■尺寸：55*45*20.5（mm）
62*45*22.5（mm）
70*48*23.5（mm）
| 输入特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 输入电压范围 | 标称220V（N） | 165 | 220 | 265 | Vac | |
| 宽范围输入(W) | 85 | 220 | 265 | |||
| 输入频率 | 47 | 50 | 440 | Hz |
| 输出特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
| 输出电压精度 | Vo1 | ±0.5% | ±1.0% | Vonom | |||
| Vo2 | ±2.0% | ±3.0% | |||||
| 源效应 | 满载，输入低端～高端 | ±0.5% | Vonom | ||||
| 负载效应 | 标称输入电压，20%～100%标称负载 | ±0.5% | Vonom | ||||
| 启动时间 | 输入低端～高端 | 10 | Ms | ||||
| 输出纹波与噪声 | 20MHz BW,满载，标称输入电压 | Vo≤5V | 75 | mV | 同轴电缆测试法 峰-峰值 |
||
| Vo≥24V | 200 | ||||||
| 其它 | 120 | ||||||
| 输出短路保护 | 截止型，自恢复 | ||||||
| 温度系数 | 满载，标称输入电压 | ±0.03% | ℃ | ||||
| 一般特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
| 效率 | 满载，标称输入电压 | 83% | |||||
| 隔离电压 | 输入、输出之间 | 2500 | Vac | ||||
| 输入与壳之间 | 2500 | ||||||
| 输出与壳之间 | 500 | ||||||
| 隔离电阻 | 输入、输出及外壳之间 | 100 | MΩ | ||||
| MTBF | MIL-HDBK-217(25℃) | 600000 | H | ||||
| 工作壳温 | 自由空气对流 不降额 |
工业级 | -25 | +85 | ℃ | 满载 | |
| 军品级 | -40 | +95 | |||||
| 工作环境温度 | 自由空气对流 不降额 |
工业级 | -25 | +55 | ℃ | 满载 | |
| 军品级 | -40 | +70 | |||||
| 存储温度 | 工业级 | -40 | +105 | ℃ | |||
| 军品级 | -50 | +125 | |||||
| 管脚焊接温度 | 每个管脚焊接时间小于10S | 300 | ℃ | ||||
| 型号 | 输入电压范围(Vac) | 输入电压范围(Vdc) | 标称输出电压(Vdc) | 标称输出电流(A) | 输出功率（W） | 效率(%) |
| ZAS05-3.3-N | 85～265VAC | 120～375VDC | 3.3 | 1.52 | 5 | 73 |
| ZAS05-05-N | 5 | 1.00 | 5 | 80 | ||
| ZAS05-12-N | 12 | 0.42 | 5 | 83 | ||
| ZAS05-18-N | 18 | 0.28 | 5 | 83 | ||
| ZAS05-28-N | 28 | 0.18 | 5 | 75 | ||
| ZAS10-12-N | 12 | 0.83 | 10 | 83 | ||
| ZAS10-24-N | 24 | 0.42 | 10 | 82 | ||
| ZAS20-3.3-N | 3.3 | 6.06 | 20 | 73 | ||
| ZAS20-05-N | 5 | 4.00 | 20 | 75 | ||
| ZAS20-09-N | 9 | 2.22 | 20 | 80 | ||
| ZAS20-18-N | 18 | 1.11 | 20 | 78 | ||
| ZAS20-24-N | 24 | 0.83 | 20 | 81 | ||
| ZAS20-28-N | 28 | 0.71 | 20 | 83 | ||
| ZAS25-09-N | 9 | 2.78 | 25 | 80 | ||
| ZAS25-12-N | 12 | 2.08 | 25 | 83 | ||
| ZAS25-24-N | 24 | 1.04 | 25 | 80 | ||
| ZAS25-28-N | 28 | 0.89 | 25 | 82 | ||
| ZAS25-48-N | 48 | 0.52 | 25 | 83 | ||
| ZAD5-3.3-W | 85～265VAC | 120～375VDC | ±3.3 | ±0.76 | 5 | 78 |
| ZAD05-05-W | ±5 | ±0.5 | 5 | 81 | ||
| ZAD05-15-W | ±15 | ±0.17 | 5 | 80 | ||
| ZAD05-18-W | ±18 | ±0.14 | 5 | 82 | ||
| ZAD05-24-W | ±24 | ±0.10 | 5 | 83 | ||
| ZAD10-12-W | ±12 | ±0.42 | 10 | 83 | ||
| ZAD10-18-W | ±18 | ±0.28 | 10 | 81 | ||
| ZAD10-24-W | ±24 | ±0.21 | 10 | 83 | ||
| ZAD20-3.3-W | ±3.3 | ±3.03 | 20 | 83 | ||
| ZAD20-18-W | ±18 | ±0.56 | 20 | 80 | ||
| ZAD20-24-W | ±24 | ±0.42 | 20 | 82 | ||
| ZAD20-28-W | ±28 | ±0.36 | 20 | 83 | ||
| ZAD20-48-W | ±48 | ±0.21 | 20 | 78 | ||
| ZAD25-3.3-W | ±3.3 | ±3.79 | 25 | 83 | ||
| ZAD25-05-W | ±5 | ±2.5 | 25 | 73 | ||
| ZAD25-09-W | ±9 | ±1.39 | 25 | 80 | ||
| ZAD25-12-W | ±12 | ±1.04 | 25 | 82 | ||
| ZAD25-28-W | ±28 | ±0.45 | 25 | 73 | ||
| ZAD25-48-W | ±48 | ±0.26 | 25 | 75 |

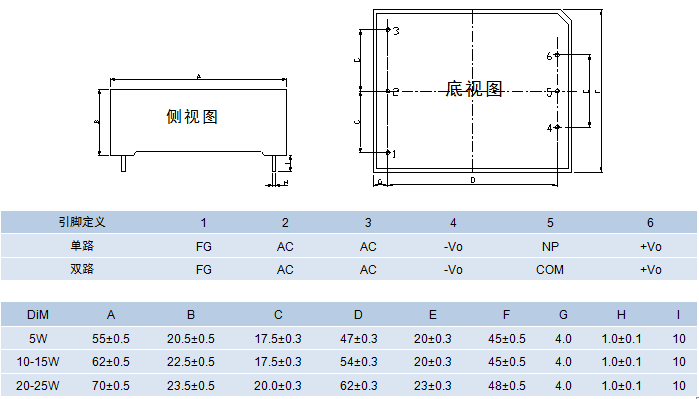

二、安装尺寸图及定义（单位：mm）
