插针式电源模块20W

电源类型:DC/DC模块电源
规格型号:ZXD20G-24S05-J
电源尺寸:50.8mmx25.4mmx11.18mm
输入电压:DC12V(9-18V),18V(9-36V),24V(18-36V),48V(36-72V),110V(66-170V)
输出电压:DC05V,09V,12V,15V,24V,28V, 48V,
输出功率:20W

产品详细
插针式模块电源
典型性能:宽压输入(1:2或1:4)、单路、双路输出,输出低纹波噪声、高稳压精度、长期短路保护自恢复、使用效率高,高隔离耐压
广泛应用:工业自动化、通信、医疗、车载设备、新能源、铁路信号、仪器仪表、电力系统、军用设备、车船舰载、雷达、航空航天等领域

■1:2或1:4宽电压输入范围
 国际标准引脚方式
典型转换效率85%
具有良好的屏蔽抗干扰功能及电磁兼容性
具有输出过流、短路保护、过热保护、自恢复等功能
散热方式:自然冷却
尺寸:50.8mmx25.4mmx11.18mm
■宽工作温度范围:工业品-25℃-﹢85℃ 军品-40℃-﹢85℃
有良好的屏蔽抗干扰性能及电磁兼容性、输出过流、短路保护、 过热保护 、 自恢复等功能

一、电气性能参数

项目 标称输入电压(VDC 最小 标称 最大


输入电压范围
12 9 12 18
24 18 24 36
48 36 48 75
110 72 110 144
18 9 18 36
36 18 36 75
输出电压精度 ≤±1%Vo
电压调整率 ≤±2%Vo 输入全范围电压变化
纹波噪声 1%Vo
过流保护 110%
负载调整率 ≤±1%Vo 20~100%额定负载变化
效率 85% 标称输入电压、输出满载
短路保护 长期自恢复
工作频率 300KHz
工作温度 工业品-25-85
军用品-40-85

隔离电阻 500
储存温度 工业品-45℃-﹢105℃
军用品-55℃-﹢105℃

工作湿度 5%-85%HR
储存湿度 5%-95%HR

隔离耐压
输入-输出-1500VDC
输入--1500VDC
输出--1500VDC

漏电流≤3mA
散热方式 自散热
安装方式 PCB焊接式

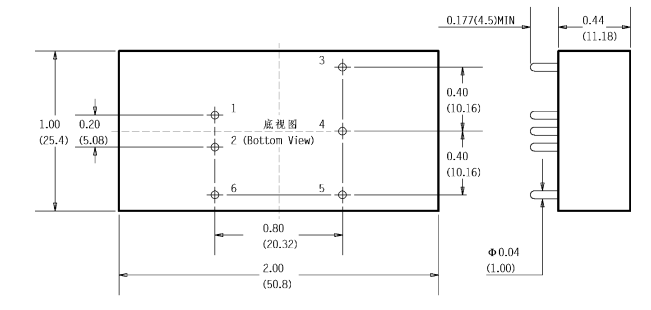

二、外形尺寸及管脚定义(单位mm)

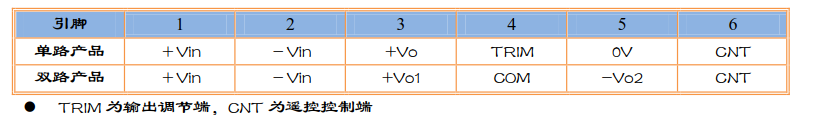

三、管脚定义功能
