线性模块电源100W

电源类型:AC/DC模块电源
规格型号:ZXYH-X100
电源尺寸:220*150*100mm
输入电压:AC220V ±10%
输出电压:DC12V&DC24V&DC5V&DC3.3V
输出功率:100W

产品详细
一体化线性模块电源
产品特点:

 采用进口高可靠性集成稳压芯片为核心的线性稳压源,以极小的纹波电压
    极佳的瞬态响应特性,噪声低,抗干扰能力强,电磁兼容性好等优点
   采用铝合金外壳,表面氧化处理,六面金属屏蔽,铝合金阳极导电氧化外壳等
   可根据客户需求订制输出可单路、多路。
   广泛应用于各种模拟电路、高精度仪器仪表、航空航天、测控测量、雷达信号等对纹波有较高要求的设备中

电气参数
输入:  AC220V±10%   f=50Hz±3Hz   400Hz±5Hz  单相
              AC380V±10%   f=50Hz±3Hz   三相
              AC220V±10%   f=400Hz±5Hz  三相(其他输入电压或频率可订制)
输出:电压    DC0~300V任选
电流    0~100A任选
输出功率     0.5W~5000W
电压精度≤1% 或100mV(取最大值)
电压调整率≤0.5%或100mV(取最大值)
电流调整率≤1%或100mV(取最大值)
纹波电压:Vrms≤1mV (Vout ≤30V)
瞬态响应:≤1ms
启动时间:≤10ms
保护功能:过流保护(限流式/循检式/关断式)
过压保护(关断式)
过热保护
短路保护(瞬时限流式/循检式/关断式)
使用率:  60%
典型效率:60% ~65%
负载率:0-100%
安全参数
隔离电压:输入对外壳AC1500V/min  漏电流≤10mA
输入对输出AC1000V/min  漏电流≤10mA
绝缘电阻:输入对输出DC1000V      绝缘电阻≥200MΩ
输入对外壳DC1000V      绝缘电阻≥200MΩ
输出对外壳DC250V       绝缘电阻≥200MΩ
输出对输出DC250V       绝缘电阻≥200MΩ
防护特性
内部硅橡胶实体封装,具有防震、防温热、防盐雾、防霉菌、防腐蚀、防粉尘等优点
产品等级
内部使用的元器件耐高低温及筛选不同,平均无故障工作时间不同,按工作环境温度划分为三个等级:
商业级(S):-10~50℃;
工业级(G):-20~55℃;
军品级(J):-40~60℃
MTBF:S级≥2万小时,G级≥3万小时,J级≥8万小时


使用环境
海拔高度:0 ~ 3000m;
贮存温度:-45~85℃
环境相对湿度:5%~95 %(无冷凝);
冷却形式:自然冷却、强制风冷、隧道风冷

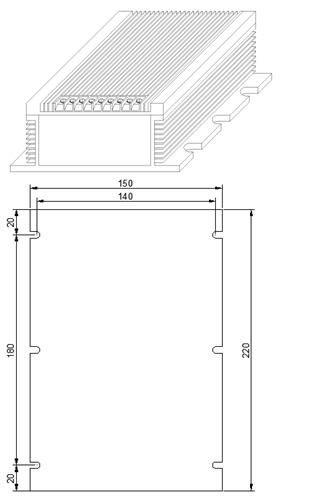

尺寸图
