72VDC-DC转换器

电源类型:DCDC转换器
规格型号:ZXD300L-72S24
电源尺寸:160mmx110mmx30mm
输入电压:DC24V(20-45V),DC48V(42-90V),DC72V(50-90V),DC96V(50-120V),DC144V(100V-200V),DC300V(200V-400V),DC600V(400V-800V)
输出电压:DC12V/13.8V/14V/24V/27.5V/28V/48V
输出功率:300W

产品详细
车载dcdc转换器
24V/300WDC-DC转换器
◆高效率、高可靠性、长寿命设计

◆先进的拓扑和高转换效率
◆六面金属外壳封装、输入预充电路(<2W)
◆端子出线、安装方便
◆宽电压输入范围
◆工作温度-40~+85℃以及低待机功耗
1500V 隔离电压、短路、过载,内部过热保护自恢复
◆外形尺寸:160*110*30mm
此产品系列具有全球通用输入电压范围、高可靠性、高效率、低功耗、安全隔离、抗干扰能力强等特点,尤其在电磁兼容方面表现优越,完全按照GB/T 24347-2009车载DC/DC变换器设计要求,低纹波噪声,高功率密度,输出短路、过流等多重保护功能。该产品适用于:
在军工通信、电力、新能源、车船舰载、铁路、混合动力汽车、工程机械车辆、纯电动汽车等行广泛应用。
输出噪声(mv) 1%Vo 20MHzBW
电压精度 ±1% Vo
过流保护(A) >110% 额定输入
输出短路保护 自恢复 额定输入
工作频率 300KHZ
动态响应 400us
温度系数 <+0.2%
过温保护 90℃降温自恢复
电压调整率 <+0.2%
负载调整率 <+0.5% 10%~100%负载变化
温度变化率 <+0.02%
效率 ≥88%



工作温度 -40℃~+85℃ 军工级(尾椎加J)
工作温度 -25℃~+55℃
储存温度 -55℃~+105℃
工作湿度 10%RH~90%RH
储存湿度 5%RH~95%RH



隔离耐压 1500Vdc、持续时间1min(漏电流≤5mA) 输入对输出
1500Vdc、持续时间1min(漏电流≤5mA) 输入对外壳
500Vdc、持续时间1min 输出对外壳
绝缘电阻 ≥200MΩ

外形尺寸( mm) 139×88×27(具体见附图)
冷却方式 传导散热
安装方式 接线端子
重量 0.3kg
抗震性 (随机)频率范围:20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min










​​​​​​

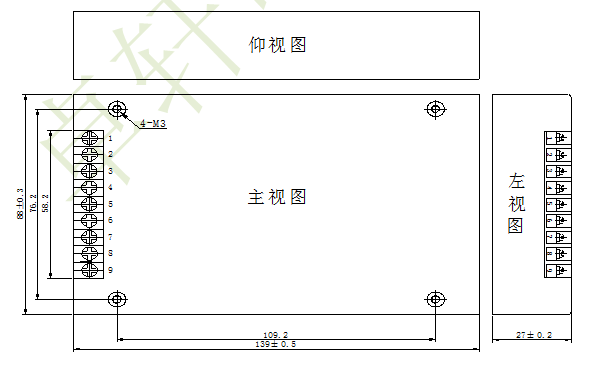

二、示意图及引出端定义:(单位:mm)
