AC-DC电源模块300W

电源类型:便装式电源模块
规格型号:ZXA300L-220S18
电源尺寸:160mmX110mmX30mm
输入电压:165-264VAC或200-375VDC
输出电压:12V,19V ,24V,28V,36V,48V,110V,220V
输出功率:300W

产品详细
便装式电源模块
产品特点
   宽输入电压范围,单、双路,三路输出
   典型转换效率84%
   200KHz工作频率
   内置输入滤波器

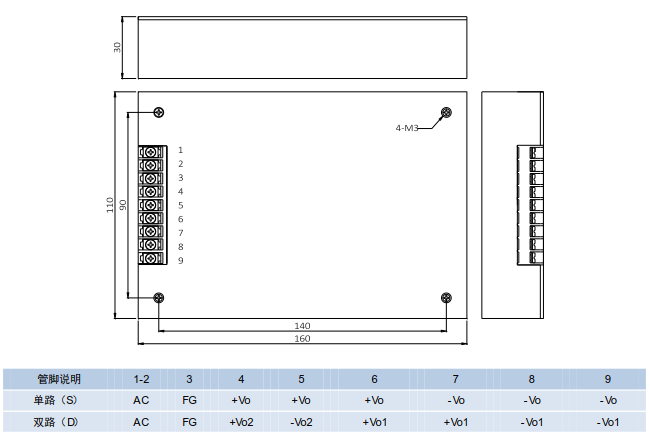

   尺寸:160*110*30(mm)

典型应用
   数字电路、军工兵器
   工业控制、交通运输
   电力装置、无线通讯
   测量系统、舰船系统、科研实验等
输入特性 条件 最小 典型 最大 单位 备注
输入电压范围 标称220V 165 220 265 Vac
宽范围输入 90 220 265
输入频率   47 50 60 Hz

输出特性 条件 最小 典型 最大 单位 备注
输出电压精度 Vo1,Vo2   ±0.5% ±1.0% Vonom
源效应 满载,输入低端~高端 Vo1,Vo2     ±0.5% Vonom 满载
负载效应 标称输入电压,20%~100%标称负载 Vo1     ±0.3% Vonom
Vo2     ±0.3%
负载瞬态响应 25%负载阶跃  过冲幅度     ±4.0% Vonom
过冲恢复时间     200 μS
启动时间 输入低端~高端     10 Ms
输出纹波与噪声 20MHz BW,满载 ,标称输入电压 Vo≤5V     75 mV 同轴电缆测试法
峰峰值
Vo≥24V     200
其它     120
输出短路保护 恒流型,自恢复
温度系数 满载,标称输入电压     ±0.02% /℃



一般特性 条件 最小 典型 最大 单位 备注
隔离电压 输入、输出之间 1500     Vac
输入与壳之间 1500
输出与壳之间 500
隔离电阻 输入、输出及外壳之间   200
MTBF MIL-HDBK-217(25℃)     600000 h
工作壳温 自由空气对流,不降额  工业级 -25   85 满载
军品级 -40   95
航天级 -55   105
工作环境温度 自由空气对流,不降额 工业级 -25   55 满载
军品级 -40   70
航天级 -55   85
存储温度   工业级 -40   105
军品级 -50   125
航天级 -60   125
管脚焊接温度 每个管脚焊接时间小于10S   300

    产品型号 输入电压范围(Vac) 输入电压范围(Vdc) 标称输出电压(Vdc) 标称输出电流(A) 输出功率(W 效率(%)
ZXA250L-220S12 165~265 200~375 12 20 250 88
ZXA250L-220S15 15 16.67 250 87
ZXA250L-220S18 18 13.89 250 88
ZXA250L-220S24 24 10.42 250 88
ZXA250L-220S28 28 8.93 250 87
ZXA300L-220S12 12 25.00 300 88
ZXA300L-220S15 15 20.00 300 88
ZXA300L-220S18 18 16.67 300 87
ZXA300L-220S24 24 12.5 300 88
ZXA300L-220S48 48 6.5 300 89
ZXA200L-220D0505 5/5 30/10 200 84
ZXA200L-220D1212 12/12 8.33/8.33 200 84
ZXA200L-220D1515 15/15 6.67/6.67 200 85
ZXA200L-220D1818 18/18 5.56/5.56 200 85
ZXA250L-220D1212 12/12 17/04 250 88
ZXA250L-220D1515 15/15 8.3/8.3 250 88
ZXA250L-220D1818 18/18 6.9/6.9 250 88
ZXA250L-220D2424 24/24 5.2/5.2 250 88
ZXA300L-220D2424 24/24 10/02 300 88
ZXA300L-220D2828 28/28 5.4/5.4 300 88
ZXA300L-220D4848 48/48 3.1/3.1 300 89
ZXA350L-220D1212 12/12 15/15 350 89
