车载dcdc转换器安装位置/工作原理

来源: 发布时间:2022-11-28 13:36:49 次浏览

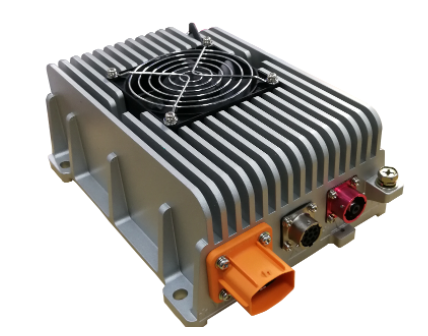

DCDC转换就是将动力电池组高电压转换为恒定12V或者14V、24V低电压,既能给全车电器供电,又能给辅助蓄电池充电的设备。DCDC转换器在纯电动汽车上的功能就相当于发电机和调节器在传统燃油车上的功能。

DC/DC转换器是转变输入电压并有效输出固定电压的电压转换器。DC/DC转换器分为三类:升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器。根据需求可采用三类控制。PWM控制型效率高并具有良好的输出电压纹波和噪声。

dcdc转换器工作原理

什么是DC(Direct Current)呢?它表示的是直流电源,诸如干电池或车载电池之类。家庭用的220V电源是交流电源(AC)。若通过一个转换器能将一个直流电压(3.0V)转换成其他的直流电压(1.5V或5.0V),我们称这个转换器为DC-DC转换器,或称之为开关电源或开关调整器。

A: DC-DC转换器一般由控制芯片,电感线圈,二极管,三极管,电容器构成。在讨论DC-DC转换器的性能时,如果单针对控制芯片,是不能判断其优劣的。其外围电路的元器件特性,和基板的布线方式等,能改变电源电路的性能,因此,应进行综合判断。

B:调制方式,1: PFM(脉冲频率调制方式)。开关脉冲宽度一定,通过改变脉冲输出的频率,使输出电压达到稳定。2: PWM(脉冲宽度调制方式)。开关脉冲的频率一定,通过改变脉冲输出宽度,使输出电压达到稳定。

C:通常情况下,采用PFM和PWM这两种不同调制方式的DC-DC转换器的性能不同。
