DC-DC模块电源纹波测量总结方案

来源: 发布时间:2020-03-18 13:13:53 次浏览

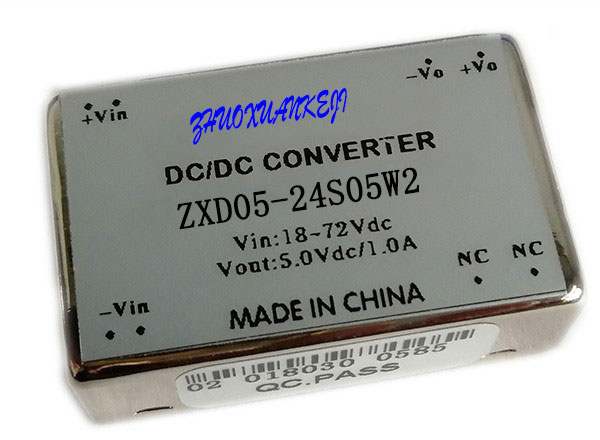

dc-dc电源模块纹波指标值是一项很至关重要的主要参数。洁净的电源模块是数字电路平稳工作的首要条件,又是仿真模拟电子元器件的各类主要参数的至关重要保证。


  关键在于确认的电源模块洁净,需要对dc-dc电源模块的輸出纹波开展测量。但许多人测量获得的纹波值动则上百mV,甚至于几百mV,远远地比元器件指南出具的较大纹波值高,这关键是测量法的有误导致的。

  dc-dc电源模块纹波测量方法:

  1、要求示波器带宽为20MHz(大部分中低档示波器档位限定在20MHz,好的商品也有200MHz带宽控制的挑选),目地是防止数字电路的高频率噪音危害纹波测量,尽可能确保测量的性;

  2、设定藕合方法为沟通交流耦合,便捷测量(以更小档位来细心观察纹波,不关注交流电平);

  3、确保摄像头接地装置尽可能短(测量纹波动辄上百mV的关键缘故就是说电线接头过长),尽可能应用探头内置的原装检测短针。假如测试短针,可以拆卸探头的电线接头和壳子,外露摄像头地壳,自做接地线盘绕在探头地壳上,确保电线接头长短低于1cm;

  4、示波器地悬空,只根据探头地与检测数据信号的参考点共地,不必根据其它方法与测试台共地(那样会给纹波测量导入较大的地噪音)。比如:当示波器和别的仪器共插线板时,别的仪器的电源开关可能性通过接地线给测试产生噪音干扰信号。
