同步整流降压DC/DC转换器

来源: 发布时间:2017-08-24 13:03:08 次浏览
近年来,电子设备中所使用的FPGA或ASIC,为了减少功耗,正在推进内核电压的低电压化。随着内核电压的低电压化,对DC/DC转换器的输出电压高精度化的要求逐年增强。

此外,因为FPGA或ASIC的负载电流会瞬间变化,瞬态电压波动会增大。以前的DC/DC转换器为了控制瞬态电压波动,需要大容量输出电容,因此出现了安装面积增大的问题。

此次,特瑞仕研发的XC9274/XC9275系列是一种可高精度输出低电压的输出电压、且配备了实现更快速的瞬态响应技术的“第二代 HiSAT-COT”的3.0A同步整流降压DC/DC转换器。

XC9274/XC9275系列是最适于FPGA或ASIC等负载变化大的设备的POL电源的IC。

配备“第二代 HiSAT-COT”的XC9273/XC9274系列,因为输出电压的高精度化,在整个工作温度范围内实现了FB电压±1%。

关于瞬态响应特性,与以往产品相比,也大幅进行了瞬态响应的高速化,实现了世界上最快级别的瞬态响应特性。(图1)此外,通过瞬态响应的高速化,迄今为止需要大容量的输出电容的小型化将成为可能,与以往产品相比,实现了减少约25%的安装面积。

工作模式可从PWM控制(XC9274)或PWM/PFM转换(自动切换工作模式)控制(XC9275)中选择,将在小负载(轻载)至大负载(重载)的满载区域实现快速瞬态响应、低纹波。

输出电流为3.0A,输入电压范围为2.7V~5.5V,输出电压为0.8V~3.6V,FB电压精度为±1.0%。开关(工作)频率可从功率转换效率高的1.2MHz和部件尺寸的小型化及瞬态响应好的3.0MHz中选择。

软启动功能在0.25ms(内部固定)下,可选择在工作停止时有无将输出电压高速放电的软关机功能,可轻松支持FPGA或ASIC等的启动顺序。

保护功能内置了过流保护、短路保护、热关断,从过流(短路)保护状态将其打开时,可从使输出自动恢复的Hiccup模式与停止闭锁类型中选择。

封装采用通用产品SOP-8FD(4.9 x 6.0 x h1.55mm)。

特瑞仕今后也将根据市场需求迅速开发产品,为实现富裕的社会继续做出贡献。

【XC9274/XC9275系列的特点】

・ 采用特瑞仕独自的快速瞬态响应控制“第二代HiSAT-COT”

  - 世界上最快等级的瞬态响应特性

  - 与以往产品相比,可减少25%的安装面积

・ 最大输出电流3.0A

・ 包括环境温度、负载调整率的高精度的输出电压

・ 采用通用封装的SOP-8FD

・ 驱动器内置型

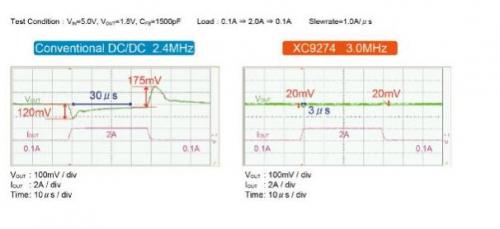

▲图1 与以往产品比较瞬态响应
