插针式模块电源25W

电源类型:DC/DC模块电源
规格型号:ZXD25D-110S05
电源尺寸:50.8mmx50.8mmx12.7mm
输入电压:DC12V(9-18V)24V(18-36V)48V(36-72V)36V(18-72V)110V(66-170V)
输出电压:DC3.3V/05V/12V/15V/24V/28V/48V
输出功率:25W

产品详细
DCDC模块电源
典型性能:宽压输入、单路、双路、三路输出,输出低纹波噪声、高稳压精度、长期短路保护自恢复、使用效率高,高隔离耐压;
广泛应用:工业自动化、通信、医疗、车载设备、新能源、铁路信号、仪器仪表、电力系统、军用设备、车船舰载、雷达、航空航天等领域
@电参数测试环境:所有参数均在标称输入电压,标称负载、环境温度25℃下测得,特殊除外
产品命名方式:



产品型号列表:
产品型号 输入电压范围   输出电压(VO)/输出电流(IO) 纹波噪声 效率(%)










12V(9-18VDC)
24V(18-36VDC)
18V(9-36VDC)
36V(18-72VDC)
48V(36-72VDC)
110V(66-170V)
Vo1 Io1 Vo2 Io2 Vo3 Io3
ZXD25D-24S05 05V 5A         ≤%1 85
ZXD25D-24S12 12V 2.08A         ≤%1 88
ZXD25D-24S24 24V 1.04A         ≤%1 88
ZXD25D-24S28 28V 0.89A         ≤%1 87
ZXD25D-24S48 48V 0.52A         ≤%1 87
ZXD25D-12S05 05V 5A         ≤%1 87
ZXD25D-12S09 09V 2.77A         ≤%1 82
ZXD25D-12S12 12V 2.08A         ≤%1 81
ZXD25D-12S24 24V 1.04A         ≤%1 89
ZXD25D-48S28 28V 0.89A         ≤%1 87
ZXD25D-48S48 48V 0.52A         ≤%1 88
ZXD25D-48S05 05V 5A         ≤%1 87
ZXD25D-110S09 09V 2.77A         ≤%1 86
ZXD25D-110S12 12V 2.08A         ≤%1 85
ZXD25D-110S15 15V 1.66A         ≤%1 86
ZXD25D-110S24 24V 1.04A         ≤%1 87
ZXD25D-110S28 28V 0.89A         ≤%1 86
ZXD25D-110S48 48V 0.52A         ≤%1 88
ZXD25D-24D12 12V 1.04A -12V 1.04A     ≤%1 83
ZXD25D-24S24 24V 0.52A -24V 0.52A     ≤%1 82
ZXD25D-48D28 28V 0.45A -28V 0.45A     ≤%1 85
ZXD25D-48D05 05V 2.5A -05V 2.5A     ≤%1 83
ZXD25D-12D12 12V 1.04A -12V 1.04A     ≤%1 85
ZXD25D-12D05 05V 2.5A -05V 2.5A     ≤%1 81
ZXD25D-110D15 15V 0.83A -15V 0.83A     ≤%1 84
注:以上型号未尽,有更多参数可选,详情咨询我公司。
输入特性 最低端(Vdc) 标称输入电压(Vdc) 最高端(Vdc)
输入电压 9VDC 12V18V24V36V48110V 170VDC
输入频率范围
输出特性
输出电压精度 Vo1±1%,Vo2±3%,Vo3±3%
纹波噪声 <1%Vp-p(20MHz示波器光探头测试)
负载效应 ±0.5%(10%-100%)
动态响应 400us
遥控功能 高电平开启或悬空,低电平关断,(选装、)
过流保护 >110%
温度系数 ±0.03%/℃
输出保护 短路保护(长期、自恢复)、过温保护、过流保护、过压保护
一般特性
工作环境温度 -25~+60℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度 -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
储存湿度 5%~95%RH
隔离电阻 >100M
隔离耐压 输入-输出1000VDC   输入-外壳1000VDC   输出-外壳500VDC
工作频率 300KHZ
安装方式 焊接式
外壳材料 金属外壳
冷却方式 自然空冷

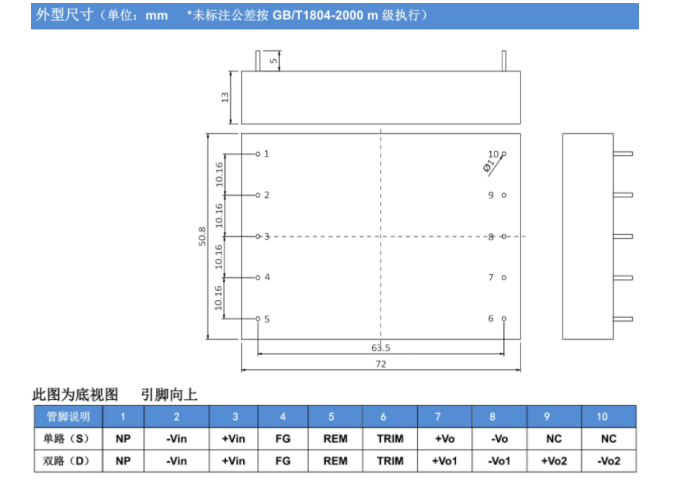

安装尺寸(单位:mm)及管脚定义:
