电源类型：便装式模块电源
规格型号：ZXD200K-48S24
电源尺寸：139mmx88mmx27mm
输入电压：DC12V(9-18V)18V(9-36V)24V(18-36V)48V(36-72V)110V(66-170V)300V(200-400V)600V(400-750V)
输出电压：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
输出功率：120W-200W
| @电参数测试环境：所有参数均在标称输入电压，标称负载、环境温度25℃下测得，特殊除外 | |||||||||||||

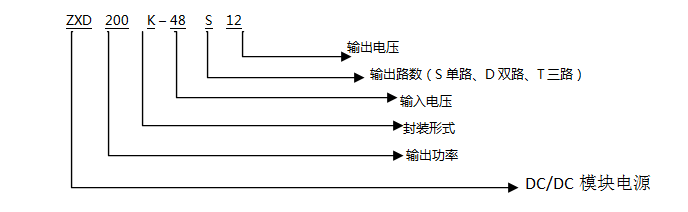

产品命名方式： |
|||||||||||||
| 产品型号列表： | |||||||||||||
| 产品型号 | 输入电压范围（DC） | 输出电压(VO)/输出电流(IO) | 纹波噪声 | 效率(%) | |||||||||
12V(9-18VDC) 24V(18-36VDC) 18V(9-36VDC) 36V(18-72VDC) 48V(36-72VDC) 110V(66-170V) |
Vo1 | Io1 | Vo2 | Io2 | Vo3 | Io3 | |||||||
| ZXD200K-24S05 | 05V | 40A | ≤%1 | 85 | |||||||||
| ZXD200K-24S12 | 12V | 16.6A | ≤%1 | 88 | |||||||||
| ZXD200K-24S24 | 24V | 8.33A | ≤%1 | 88 | |||||||||
| ZXD200K-24S28 | 28V | 7.14A | ≤%1 | 87 | |||||||||
| ZXD200K-24S48 | 48V | 4.16A | ≤%1 | 87 | |||||||||
| ZXD200K-12S05 | 05V | 40A | ≤%1 | 87 | |||||||||
| ZXD200K-12S09 | 09V | 22.22A | ≤%1 | 82 | |||||||||
| ZXD200K-12S12 | 12V | 16.6A | ≤%1 | 86 | |||||||||
| ZXD200K-12S24 | 24V | 8.33A | ≤%1 | 89 | |||||||||
| ZXD200K-12S28 | 28V | 7.14A | ≤%1 | 87 | |||||||||
| ZXD200K-12S48 | 48V | 4.16A | ≤%1 | 88 | |||||||||
| ZXD200K-110S05 | 05V | 40A | ≤%1 | 87 | |||||||||
| ZXD200K-110S09 | 09V | 22.22A | ≤%1 | 86 | |||||||||
| ZXD200K-110S12 | 12V | 16.6A | ≤%1 | 85 | |||||||||
| ZXD200K-110S15 | 15V | 13.33A | ≤%1 | 86 | |||||||||
| ZXD200K-110S24 | 24V | 8.33A | ≤%1 | 87 | |||||||||
| ZXD200K-110S28 | 28V | 7.14A | ≤%1 | 86 | |||||||||
| ZXD200K-110S48 | 48V | 4.16A | ≤%1 | 88 | |||||||||
| ZXD200K-110D48 | 48V | 2.08A | -48V | 2.08A | ≤%1 | 89 | |||||||
| ZXD200K-110D15 | 15V | 6.66A | -15V | 6.66A | ≤%1 | 87 | |||||||
| ZXD200K-48D48 | 48V | 2.08A | -48V | 2.08A | ≤%1 | 88 | |||||||
| ZXD200K-24D24 | 24V | 4.16A | -24V | 4.16A | ≤%1 | 87 | |||||||
| ZXD200K-12D12 | 12V | 8.3A | -12V | 8.3A | ≤%1 | 86 | |||||||
| ZXD200K-24D15 | 15V | 6.66A | -15V | 6.66A | ≤%1 | 85 | |||||||
| ZXD200K-110S48 | 28V | 3.57A | -28V | 3.57A | ≤%1 | 89 | |||||||
| 注：以上型号未尽，有更多参数可选，详情咨询我公司。 | |||||||||||||
| 输入特性 | 最低端（Vdc） | 标称输入电压(Vdc) | 最高端（Vdc） | ||||||||||
| 输入电压 | 9VDC | 12V18V24V36V48110V | 170VDC | ||||||||||
| 输入频率范围 | |||||||||||||
| 输出特性 | |||||||||||||
| 输出电压精度 | Vo1＜±1%，Vo2＜±3%，Vo3＜±3% | ||||||||||||
| 纹波噪声 | ＜1%Vp-p(20MHz示波器光探头测试) | ||||||||||||
| 负载效应 | ±0.5%（10%-100%） | ||||||||||||
| 动态响应 | 400us | ||||||||||||
| 遥控功能 | 高电平开启或悬空，低电平关断，（选装、） | ||||||||||||
| 过流保护 | ＞110% | ||||||||||||
| 温度系数 | ±0.03%/℃ | ||||||||||||
| 输出保护 | 短路保护（长期、自恢复）、过温保护、过流保护、过压保护 、欠压保护等 | ||||||||||||
| 一般特性 | |||||||||||||
| 工作环境温度 | -25~+60℃(工业级) -40~+70℃(军工级) -55~+85℃(航天级) | ||||||||||||
| 储存温度 | -45~+105℃(工业级) -55~+105℃(军工级) -60~+125℃(航天级) | ||||||||||||
| 储存湿度 | 5%~95%RH | ||||||||||||
| 隔离电阻 | >100MΩ | ||||||||||||
| 隔离耐压 | 输入-输出1500VDC 输入-外壳1500VDC 输出-外壳500VDC | ||||||||||||
| 工作频率 | 300KHZ | ||||||||||||
| 安装方式 | 端子接线式 | ||||||||||||
| 外壳材料 | 金属外壳 | ||||||||||||
| 冷却方式 | 自然空冷 | ||||||||||||

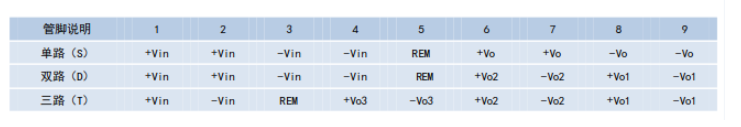

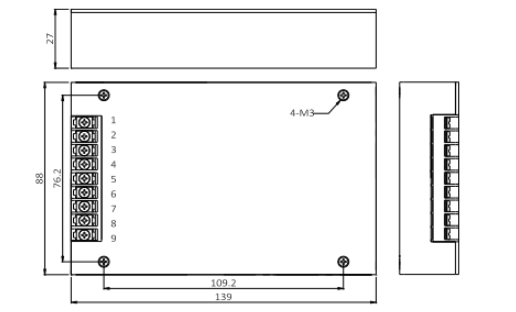

| 安装尺寸(单位：mm)及管脚定义： | |||||||||||||
  |
|||||||||||||
