插针式模块电源3W-5W

电源类型:DC/DC模块电源
规格型号:ZXD05A-24S15
电源尺寸:25.4mmx25.4mmx11mm
输入电压:05V4.75-5.25V),12V(9-18V),24V(18-36V),48V(36-72V),110V(66-170V)
输出电压:3.3V,05V,12V,15V,24V,28V,48V
输出功率:额定功率3W-5W

产品详细
插针式模块电源
典型性能:宽压输入、单路、双路隔离输出,输出低纹波噪声、高稳压精度、长期短路保护自恢复、使用效率高,高隔离耐压;
广泛应用:工业自动化、通信、医疗、车载设备、新能源、铁路信号、仪器仪表、电力系统、军用设备、车船舰载、雷达、航空航天等领域
@电参数测试环境:所有参数均在标称输入电压,标称负载、环境温度25℃下测得,特殊除外

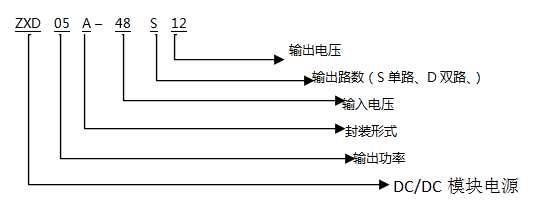

产品命名方式:


产品型号列表:
产品型号 输入电压范围(DC) 输出电压(VO)/输出电流(IO) 纹波噪声 效率(%)










12V(9-18VDC)
24V(18-36VDC)
18V(9-36VDC)
36V(18-72VDC)
48V(36-72VDC)
110V(66-170V)
Vo1 Io1 Vo2 Io2 Vo3 Io3
ZXD03A-24S05 05V 0.6A         ≤%1 85
ZXD03A-24S12 12V 0.25A         ≤%1 88
ZXD03A-24S24 24V 0.13A         ≤%1 88
ZXD03A-24S28 28V 0.11A         ≤%1 87
ZXD03A-24S48 48V 0.07A         ≤%1 87
ZXD05A-12S05 05V 1A         ≤%1 87
ZXD05A-12S09 09V 0.55A         ≤%1 82
ZXD05A-12S12 12V 0.41A         ≤%1 81
ZXD05A-12S24 24V 0.20A         ≤%1 89
ZXD05A-48S28 28V 0.17A         ≤%1 87
ZXD05A-48S48 48V 0.11A         ≤%1 88
ZXD03A-48D05 05V 0.3A -05V 0.3A     ≤%1 87
ZXD03A-48D09 09V 0.16A -09V 0.16A     ≤%1 86
ZXD03A-110D12 12V 0.13A -12V 0.13A     ≤%1 85
ZXD05A-110D15 15V 0.16A -15V 0.16A     ≤%1 86
ZXD05A-110D24 24V 0.10A -24V 0.10A     ≤%1 87
ZXD05A-110D28 28V 0.08A -28V 0.08A     ≤%1 86
ZXD05A-12D12 12V 0.20A -12V 0.20A     ≤%1 85
注:以上型号未尽,有更多参数可选,详情咨询我公司。
输入特性 最低端(Vdc) 标称输入电压(Vdc) 最高端(Vdc)
输入电压 9VDC 12V18V24V36V48110V 170VDC
输入频率范围
输出特性
输出电压精度 Vo1±1%,Vo2±3%,Vo3±3%
纹波噪声 <1%Vp-p(20MHz示波器光探头测试)
负载效应 ±0.5%(10%-100%)
动态响应 400us
遥控功能 高电平开启或悬空,低电平关断,(选装、)
TRMI 微调功能
过流保护 >110%
温度系数 ±0.03%/℃
输出保护 短路保护(长期、自恢复)、过温保护、过流保护、过压保护、欠压保护等
一般特性
工作环境温度 -25~+60℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度 -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
储存湿度 5%~95%RH
隔离电阻 >100M
隔离耐压 输入-输出1500VDC   输入-外壳1500VDC   输出-外壳500VDC
工作频率 60/100KHZ
安装方式 焊接式
外壳材料 金属外壳
冷却方式 自然空冷

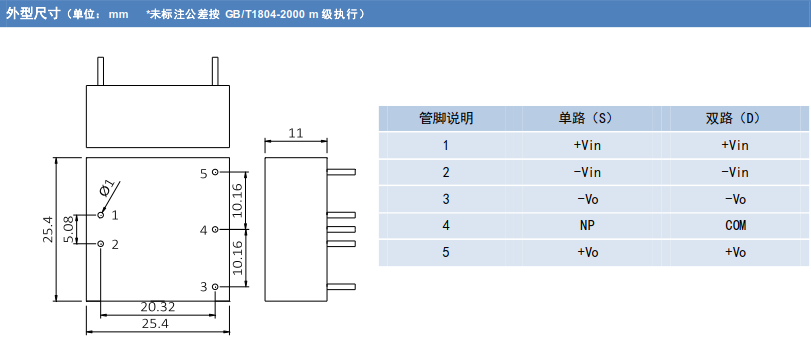

安装尺寸(单位:mm)及管脚定义:
